Куда уходят LUT

Вы узнаете

Какая часть дизайна тратит LUT и почему важна иерархия.

Дизайн собран из модулей, внутри которых модули. Когда yosys сохраняет иерархию, он считает каждый подмодуль один раз, а число экземпляров говорит, сколько копий. Treemap перемножает их и показывает, какой подмодуль съедает LUT. Один сумматор, использованный много раз, может стоить больше всего остального вместе.

Попробуйте

Переключайтесь между иерархическим и плоским итогом и найдите самый большой прямоугольник. В спеке найдите fpga_util и тест, который переводит 31700 занятых LUT в долю одного чипа: сколько процентов получается?

Открыть интерактивный урок →

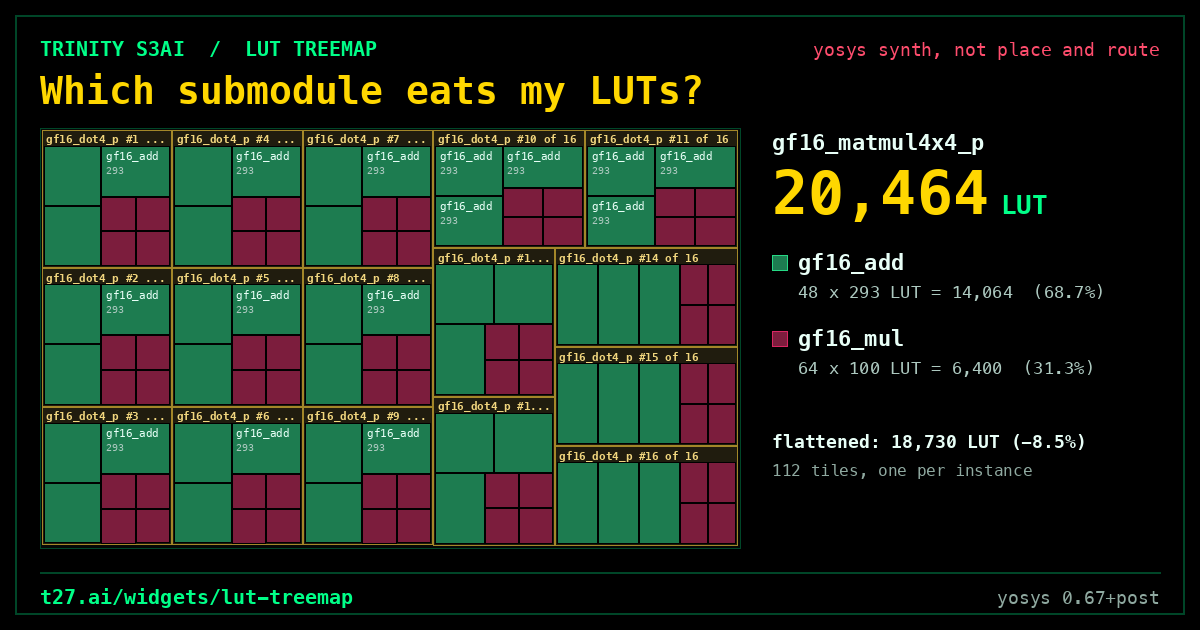

LUT treemap: which submodule eats your LUTs, from yosys stat -json
LUT treemap: which submodule eats your LUTs, from yosys stat -json ↗

Drop yosys stat -json from a run without -flatten: a treemap of LUTs or FFs per submodule, each times its instance count, beside the flattened total. Read in your browser.

specs/fpga/partition.t27

// SPDX-License-Identifier: Apache-2.0
// t27/specs/fpga/partition.t27
// T27 Multi-FPGA Partition Specification
// Automatically partitions HIR modules across multiple FPGAs
// Estimates inter-FPGA bandwidth and latency
// Uses flat arrays + count fields (parser-compatible)
// phi^2 + 1/phi^2 = 3 | TRINITY

module Partition {

    // === FPGA node ===

    pub struct FpgaNode {
        name : &str,
        device : &str,
        luts : u32,
        ffs : u32,
        bram18 : u32,
        dsp48 : u32,
        io_pins : u32,
    }

    fn fpga_node(name: &str, device: &str, luts: u32, ffs: u32, bram18: u32, dsp48: u32, io: u32) -> FpgaNode {
        return FpgaNode{
            .name = name,
            .device = device,
            .luts = luts,
            .ffs = ffs,
            .bram18 = bram18,
            .dsp48 = dsp48,
            .io_pins = io,
        };
    }

    fn arty_a7_node(name: &str) -> FpgaNode {
        return fpga_node(name, "xc7a100t", 63400, 126800, 135, 240, 300);
    }

    // === Inter-FPGA link ===

    pub struct InterFpgaLink {
        fpga_a : u32,
        fpga_b : u32,
        width : u32,
        protocol : i8,
        max_mbps : u32,
    }

    fn lvds_link(a: u32, b: u32, width: u32) -> InterFpgaLink {
        return InterFpgaLink{
            .fpga_a = a,
            .fpga_b = b,
            .width = width,
            .protocol = 0,
            .max_mbps = 1000,
        };
    }

    fn serdes_link(a: u32, b: u32) -> InterFpgaLink {
        return InterFpgaLink{
            .fpga_a = a,
            .fpga_b = b,
            .width = 4,
            .protocol = 1,
            .max_mbps = 6250,
        };
    }

    fn link_bandwidth_mbps(link: InterFpgaLink) -> u32 {
        return link.width * link.max_mbps;
    }

    // === Partition assignment ===

    pub struct PartitionAssign {
        module_name : &str,
        fpga_idx : u32,
        luts : u32,
        ffs : u32,
        bram18 : u32,
        dsp48 : u32,
    }

    fn assignment(mod_name: &str, fpga: u32, luts: u32, ffs: u32, bram: u32, dsp: u32) -> PartitionAssign {
        return PartitionAssign{
            .module_name = mod_name,
            .fpga_idx = fpga,
            .luts = luts,
            .ffs = ffs,
            .bram18 = bram,
            .dsp48 = dsp,
        };
    }

    // === Partition result ===

    pub struct PartitionResult {
        num_fpgas : u32,
        num_assignments : u32,
        num_links : u32,
        total_bandwidth_mbps : u32,
        balanced : bool,
        errors : u32,
    }

    fn partition_ok(fpgas: u32, assigns: u32, links: u32, bw: u32) -> PartitionResult {
        return PartitionResult{
            .num_fpgas = fpgas,
            .num_assignments = assigns,
            .num_links = links,
            .total_bandwidth_mbps = bw,
            .balanced = true,
            .errors = 0,
        };
    }

    fn partition_fail(errors: u32) -> PartitionResult {
        return PartitionResult{
            .num_fpgas = 0,
            .num_assignments = 0,
            .num_links = 0,
            .total_bandwidth_mbps = 0,
            .balanced = false,
            .errors = errors,
        };
    }

    fn passed(r: PartitionResult) -> bool {
        return r.errors == 0;
    }

    // === Query ===

    fn total_link_bandwidth(links: [InterFpgaLink], count: u32) -> u32 {
        var total : u32 = 0;
        var i : u32 = 0;
        while i < count {
            total = total + link_bandwidth_mbps(links[i]);
            i = i + 1;
        }
        return total;
    }

    fn fpga_util(fpga: FpgaNode, used_luts: u32) -> u32 {
        if fpga.luts == 0 {
            return 0;
        }
        return used_luts * 100 / fpga.luts;
    }

    fn fpga_remaining(fpga: FpgaNode, used_luts: u32) -> u32 {
        if used_luts > fpga.luts {
            return 0;
        }
        return fpga.luts - used_luts;
    }

    // === Validation ===

    fn validate_node(n: FpgaNode) -> u32 {
        var errors : u32 = 0;
        if n.name == "" {
            errors = errors + 1;
        }
        if n.luts == 0 {
            errors = errors + 1;
        }
        return errors;
    }

    // === Tests ===

    test fpga_node_creation
        given n = arty_a7_node("fpga0")
        then n.name == "fpga0"
        and n.device == "xc7a100t"
        and n.luts == 63400

    test fpga_node_direct
        given n = fpga_node("test_fpga", "xc7k325t", 203600, 407200, 445, 840, 500)
        then n.name == "test_fpga"
        and n.device == "xc7k325t"
        and n.luts == 203600
        and n.ffs == 407200
        and n.bram18 == 445
        and n.dsp48 == 840
        and n.io_pins == 500

    test lvds_link_creation
        given l = lvds_link(0, 1, 8)
        then l.fpga_a == 0
        and l.fpga_b == 1
        and l.width == 8
        and link_bandwidth_mbps(l) == 8000

    test serdes_link_creation
        given l = serdes_link(0, 1)
        then l.protocol == 1
        and link_bandwidth_mbps(l) == 25000

    test assignment_creation
        given a = assignment("uart", 0, 200, 100, 1, 0)
        then a.module_name == "uart"
        and a.fpga_idx == 0

    test partition_ok_creation
        given r = partition_ok(2, 5, 1, 8000)
        then r.num_fpgas == 2
        and r.balanced == true
        and passed(r) == true

    test partition_fail_creation
        given r = partition_fail(1)
        then passed(r) == false

    test total_link_bandwidth
        given l1 = lvds_link(0, 1, 8)
        and l2 = lvds_link(1, 2, 4)
        then total_link_bandwidth([l1, l2], 2) == 12000

    test fpga_util_calc
        given n = arty_a7_node("fpga0")
        then fpga_util(n, 31700) == 50

    test fpga_remaining_calc
        given n = arty_a7_node("fpga0")
        then fpga_remaining(n, 10000) == 53400

    test fpga_remaining_over
        given n = arty_a7_node("fpga0")
        then fpga_remaining(n, 100000) == 0

    test validate_node_ok
        given n = arty_a7_node("fpga0")
        then validate_node(n) == 0

    test validate_node_empty
        given n = FpgaNode{.name = "", .device = "xc7a100t", .luts = 0, .ffs = 0, .bram18 = 0, .dsp48 = 0, .io_pins = 0}
        then validate_node(n) > 0

    // === Invariants ===

    invariant bandwidth_non_negative
        given l = lvds_link(0, 1, 8)
        assert link_bandwidth_mbps(l) >= 0

    invariant util_bounded
        given n = arty_a7_node("inv")
        assert fpga_util(n, 0) == 0

    bench fpga_util_latency
        measure: nanoseconds to fpga_util(arty_a7_node("bench"), 15850)
        target: < 50ns

    bench link_bandwidth_latency
        measure: nanoseconds to link_bandwidth_mbps(lvds_link(0, 1, 8))
        target: < 50ns
}

// phi^2 + 1/phi^2 = 3 | TRINITY
