FPGA — это сетка, которую вы настраиваете
Вы узнаете
Из чего состоит FPGA и почему дизайн занимает только часть чипа.

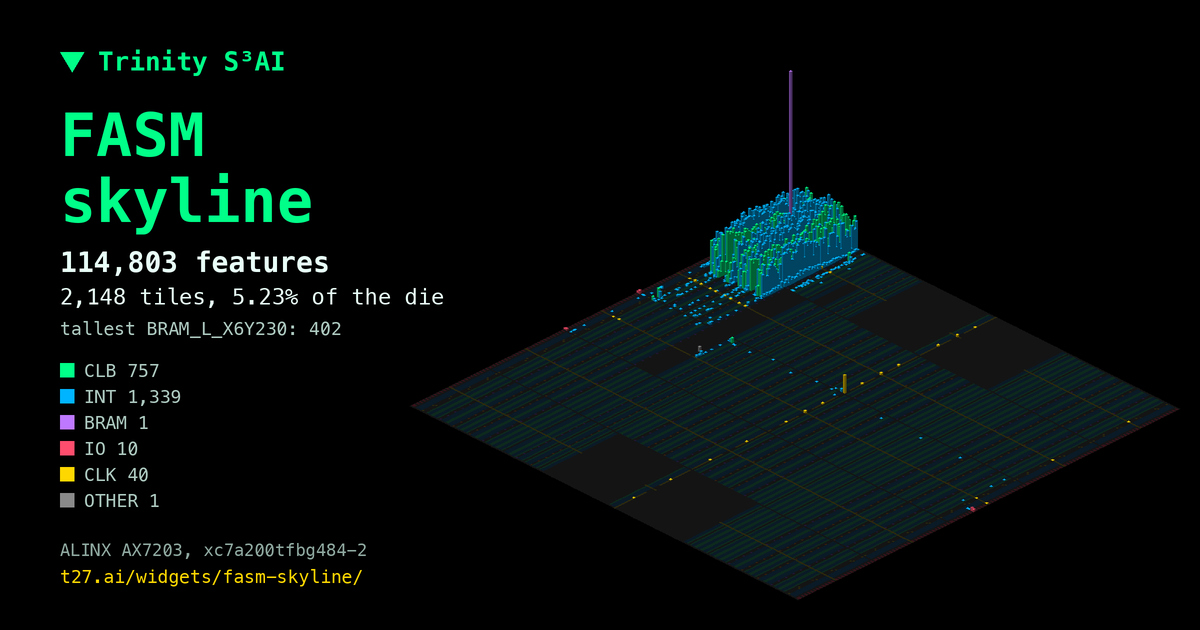

Процессор выполняет инструкции одну за другой. У FPGA программы нет вовсе: это сетка маленьких блоков — таблиц истинности (LUT), триггеров, цепочек переноса, блочной памяти и DSP-умножителей, — соединённых проводами, которые можно переключать. Настроив сетку, вы строите схему. Чип нашего стенда — AMD Artix-7 XC7A200T. Skyline рисует один оттрассированный дизайн на этом кристалле: каждый настроенный тайл встаёт столбиком, а большая часть чипа остаётся тёмной.
Попробуйте
Поверните кристалл и нажмите на самый высокий столбик: какой тип тайла задаёт больше всего фич?
Все уроки
Модуль 1 · Чип
Что такое FPGA, какой чип у нас и как его выводы встречаются с платой.
Модуль 2 · Числа в железе
Биты, триты и форматы чисел, и сколько стоит арифметика в логике.
Модуль 3 · Ваша программа на t27
Напишите спеку, проверьте её и увидьте, почему «компилируется» не значит «верно».
Модуль 4 · Внутри t27c
Как компилятор читает спеку и что он пишет, включая нативный t27b.
Модуль 5 · От спеки к железу
Verilog, который пишет t27c, ячейки, в которые он превращается, и что делает одна LUT.
Модуль 6 · Читаем синтез
Что yosys сообщает о вашем дизайне и какие предупреждения важны.
Модуль 7 · Размещение, трассировка, тайминг
Где ячейки оказываются на кристалле и успевает ли тактовая частота.
Модуль 8 · Битстрим
Как оттрассированный дизайн становится битами, которые загружает чип, без Vivado.
Модуль 9 · На плате
Спросите чип, кто он, загрузите биты и проверьте их.
Модуль 10 · Лаборатория: наши исследования
Свой формат чисел, честная таблица результатов и таблицы модели, перемноженные на плате.
