Конечные автоматы

Вы узнаете

Как синтезатор находит в дизайне конечный автомат — или отказывается.

Многие дизайны — конечные автоматы: регистр хранит текущее состояние, а логика выбирает следующее. yosys ищет их и, найдя, может перекодировать. Когда он отказывается, он говорит почему. Виджет рисует граф, который yosys извлёк из настоящих дизайнов, приёмника UART и мастера SPI flash, и показывает случай, где он отказался.

Попробуйте

Откройте пример uart_rx и посчитайте его состояния и переходы. Порт JTAG тоже работает как конечный автомат: найдите в спеке тест, который говорит, сколько состояний у контроллера TAP.

Открыть интерактивный урок →

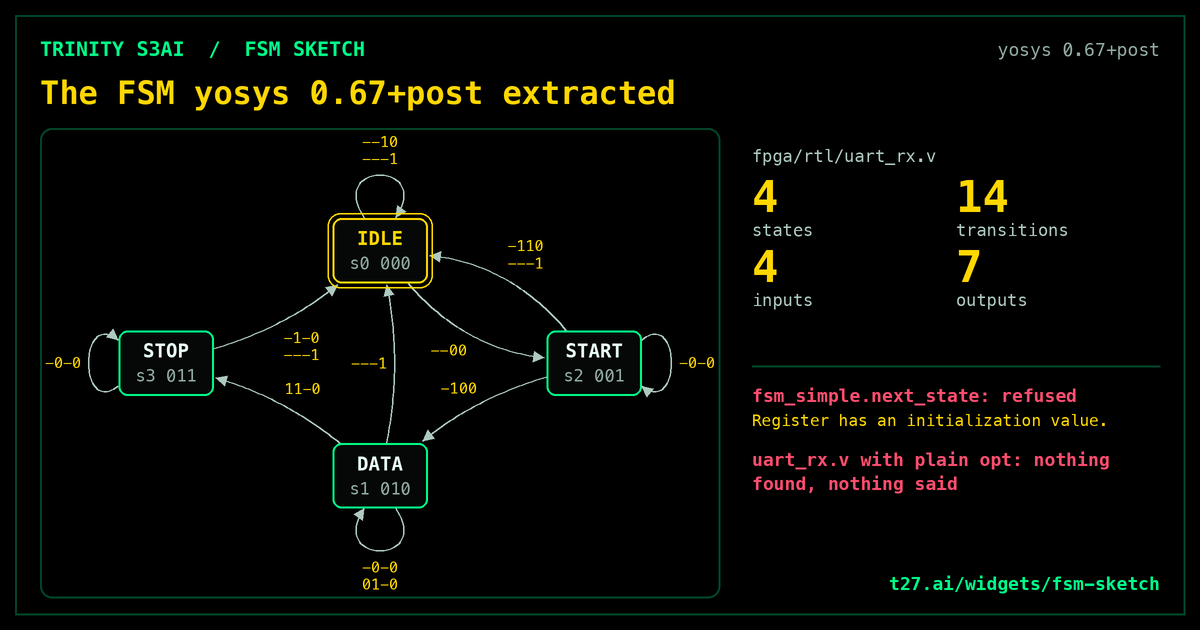

FSM sketch: the state machine yosys found in your RTL
FSM sketch: the state machine yosys found in your RTL ↗

Drop a yosys fsm_export KISS2 file or paste the fsm_info log: the state diagram yosys extracted, its states, transitions and inputs, and the registers it refused.

specs/fpga/dft.t27

// SPDX-License-Identifier: Apache-2.0
// t27/specs/fpga/dft.t27
// T27 Design-for-Test Specification
// Scan chains, BIST controllers, JTAG TAP, test coverage estimation
// Uses flat arrays + count fields (parser-compatible)
// phi^2 + 1/phi^2 = 3 | TRINITY

module DFT {

    // === Scan chain ===

    pub struct ScanChain {
        name : &str,
        num_regs : u32,
        chain_length_bits : u32,
    }

    fn scan_chain(name: &str, regs: u32) -> ScanChain {
        return ScanChain{
            .name = name,
            .num_regs = regs,
            .chain_length_bits = regs * 32,
        };
    }

    fn scan_chain_cycles(chain: ScanChain) -> u32 {
        return chain.chain_length_bits + 10;
    }

    fn scan_chain_bytes(chain: ScanChain) -> u32 {
        return chain.chain_length_bits / 8;
    }

    // === BIST kind ===

    pub const BistKind = enum(i8) {
        memory_bist = 0,
        logic_bist = 1,
        io_bist = 2,
    }

    // === BIST controller ===

    pub struct BistCtrl {
        name : &str,
        kind : i8,
        patterns : u32,
        pass_threshold : u32,
    }

    fn memory_bist(name: &str, patterns: u32) -> BistCtrl {
        return BistCtrl{
            .name = name,
            .kind = 0,
            .patterns = patterns,
            .pass_threshold = patterns,
        };
    }

    fn logic_bist(name: &str, patterns: u32) -> BistCtrl {
        return BistCtrl{
            .name = name,
            .kind = 1,
            .patterns = patterns,
            .pass_threshold = patterns,
        };
    }

    fn bist_cycles(ctrl: BistCtrl) -> u32 {
        return ctrl.patterns * 2;
    }

    fn bist_coverage(ctrl: BistCtrl, total_faults: u32) -> u32 {
        if total_faults == 0 {
            return 100;
        }
        return ctrl.patterns * 100 / total_faults;
    }

    // === JTAG TAP ===

    pub struct JtagTap {
        name : &str,
        ir_width : u32,
        num_dr_regs : u32,
        bypass_code : u32,
        idcode : u32,
    }

    fn jtag_tap(name: &str, ir_width: u32, idcode: u32) -> JtagTap {
        return JtagTap{
            .name = name,
            .ir_width = ir_width,
            .num_dr_regs = 3,
            .bypass_code = 255,
            .idcode = idcode,
        };
    }

    fn tap_total_bits(tap: JtagTap) -> u32 {
        return tap.ir_width + 32 * tap.num_dr_regs;
    }

    fn tap_state_count() -> u32 {
        return 16;
    }

    // === Test coverage ===

    pub struct TestCoverage {
        scan_coverage : u32,
        bist_coverage : u32,
        atpg_coverage : u32,
        total_coverage : u32,
    }

    fn test_coverage(scan: u32, bist: u32, atpg: u32) -> TestCoverage {
        return TestCoverage{
            .scan_coverage = scan,
            .bist_coverage = bist,
            .atpg_coverage = atpg,
            .total_coverage = (scan + bist + atpg) / 3,
        };
    }

    fn is_acceptable(cov: TestCoverage) -> bool {
        return cov.total_coverage >= 90;
    }

    // === Validation ===

    fn validate_chain(chain: ScanChain) -> u32 {
        var errors : u32 = 0;
        if chain.name == "" {
            errors = errors + 1;
        }
        if chain.num_regs == 0 {
            errors = errors + 1;
        }
        return errors;
    }

    fn validate_bist(ctrl: BistCtrl) -> u32 {
        var errors : u32 = 0;
        if ctrl.name == "" {
            errors = errors + 1;
        }
        if ctrl.patterns == 0 {
            errors = errors + 1;
        }
        return errors;
    }

    fn validate_tap(tap: JtagTap) -> u32 {
        var errors : u32 = 0;
        if tap.name == "" {
            errors = errors + 1;
        }
        if tap.ir_width == 0 {
            errors = errors + 1;
        }
        return errors;
    }

    // === Tests ===

    test scan_chain_creation
        given c = scan_chain("core_chain", 100)
        then c.num_regs == 100
        and c.chain_length_bits == 3200
        and scan_chain_cycles(c) == 3210
        and scan_chain_bytes(c) == 400

    test memory_bist_creation
        given b = memory_bist("bram_bist", 8)
        then b.kind == 0
        and b.patterns == 8
        and bist_cycles(b) == 16

    test logic_bist_creation
        given b = logic_bist("logic_bist", 16)
        then b.kind == 1
        and b.patterns == 16

    test bist_coverage_full
        given b = memory_bist("bist", 100)
        then bist_coverage(b, 100) == 100

    test bist_coverage_partial
        given b = memory_bist("bist", 50)
        then bist_coverage(b, 200) == 25

    test bist_coverage_zero_faults
        given b = memory_bist("bist", 10)
        then bist_coverage(b, 0) == 100

    test jtag_tap_creation
        given t = jtag_tap("main_tap", 8, 305419896)
        then t.ir_width == 8
        and t.num_dr_regs == 3
        and t.bypass_code == 255
        and tap_total_bits(t) == 104

    test tap_state_count
        then tap_state_count() == 16

    test test_coverage_creation
        given c = test_coverage(95, 90, 85)
        then c.scan_coverage == 95
        and c.bist_coverage == 90
        and c.atpg_coverage == 85
        and c.total_coverage == 90

    test test_coverage_acceptable
        given c = test_coverage(95, 95, 90)
        then is_acceptable(c) == true

    test test_coverage_not_acceptable
        given c = test_coverage(80, 80, 80)
        then is_acceptable(c) == false

    test validate_chain_ok
        given c = scan_chain("ok", 10)
        then validate_chain(c) == 0

    test validate_chain_empty
        given c = ScanChain{.name = "", .num_regs = 0, .chain_length_bits = 0}
        then validate_chain(c) > 0

    test validate_bist_ok
        given b = memory_bist("ok", 8)
        then validate_bist(b) == 0

    test validate_bist_empty
        given b = BistCtrl{.name = "", .kind = 0, .patterns = 0, .pass_threshold = 0}
        then validate_bist(b) > 0

    test validate_tap_ok
        given t = jtag_tap("ok", 4, 0)
        then validate_tap(t) == 0

    test validate_tap_empty
        given t = JtagTap{.name = "", .ir_width = 0, .num_dr_regs = 0, .bypass_code = 0, .idcode = 0}
        then validate_tap(t) > 0

    // === Invariants ===

    invariant scan_cycles_positive
        given c = scan_chain("inv", 10)
        assert scan_chain_cycles(c) > 0

    invariant coverage_bounded
        given c = test_coverage(100, 100, 100)
        assert c.total_coverage <= 100

    // === Benchmarks ===

    bench dft_latency
        measure: nanoseconds for scan_chain("bench", 1000)
        target: < 50ns
}

// phi^2 + 1/phi^2 = 3 | TRINITY

Открыть спеку урока в плеере ↗
