Выводы, шарики и корпус
Вы узнаете
Как сигналы вашего дизайна попадают во внешний мир.
Чип сидит в корпусе: на нашей плате AX7203 XC7A200T стоит в корпусе FBG484 на 484 шарика припоя. Карта выводов рисует тот же кристалл в корпусе FGG676 на 676 шариков платы Wukong. Часть шариков несёт питание или конфигурацию, и только часть — пользовательский ввод-вывод, сгруппированный в банки со своим напряжением. Файл ограничений (XDC) говорит, какой шарик использует каждый сигнал дизайна. Поставьте сигнал на шарик, который не является пользовательским IO, и сборка упадёт или, хуже, плата будет делать не то, что вы думаете.
Попробуйте
Найдите шарик по имени, например E3, затем раскрасьте по типу вывода и найдите шарик, который не является пользовательским IO. Спека ставит небольшой дизайн на другой корпус, XC7A100T в CSG324: найдите тест, который сажает такт на шарик E3, и тест, который считает выводы.

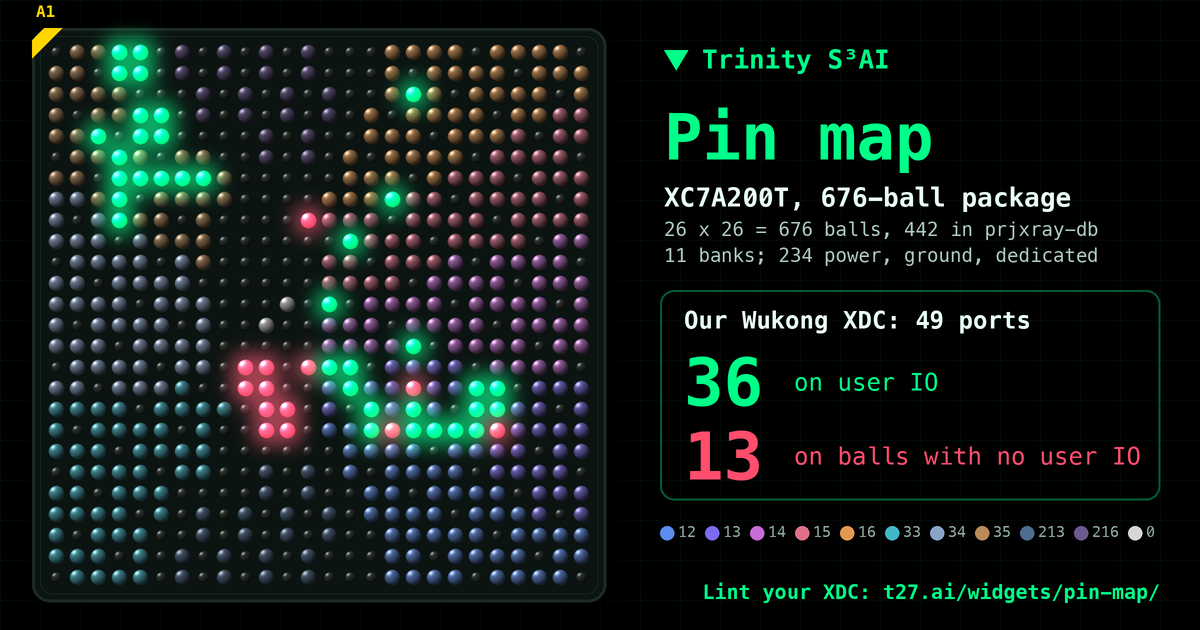

All 676 balls of the XC7A200T FGG676 by bank and type, with our board's pins on top. Paste or drop an XDC: it is linted in your browser and sent nowhere.
specs/boards/xc7a100t_minimal.t27
// SPDX-License-Identifier: Apache-2.0
// t27/specs/boards/xc7a100t_minimal.t27
// QMTECH XC7A100T-CSG324 Minimal Board Profile
// Heartbeat LED + UART loopback, prjxray-verified pins only
// phi^2 + 1/phi^2 = 3 | TRINITY
module BoardMinimalXC7A100T {
use base::types;
use base::ops;
const BOARD_NAME : &str = "QMTECH XC7A100T-CSG324";
const FPGA_FAMILY : &str = "artix7";
const FPGA_PART : &str = "xc7a100tcsg324-1";
const CLOCK_FREQ_HZ : u32 = 12_000_000;
const CLOCK_PERIOD_NS : u32 = 83;
const IO_STANDARD : &str = "LVCMOS33";
const CONFIG_VOLTAGE : &str = "3.3";
const NUM_LEDS : usize = 8;
const HAS_UART : bool = true;
const HAS_SPI : bool = false;
const HAS_MAC_DEBUG : bool = false;
struct PinAssignment {
port_name : &str,
package_pin : &str,
iostandard : &str,
is_clock : bool,
is_input : bool,
is_output : bool,
bank : u8,
}
struct ClockConstraint {
port_name : &str,
period_ns : u32,
waveform_high_ns : u32,
freq_hz : u32,
}
const PIN_CLK : PinAssignment = PinAssignment{
.port_name = "clk",
.package_pin = "E3",
.iostandard = "LVCMOS33",
.is_clock = true,
.is_input = true,
.is_output = false,
.bank = 0,
};
const PIN_RST_N : PinAssignment = PinAssignment{
.port_name = "rst_n",
.package_pin = "C18",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = true,
.is_output = false,
.bank = 0,
};
const PIN_UART_RX : PinAssignment = PinAssignment{
.port_name = "uart_rx",
.package_pin = "T14",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = true,
.is_output = false,
.bank = 0,
};
const PIN_UART_TX : PinAssignment = PinAssignment{
.port_name = "uart_tx",
.package_pin = "T15",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 0,
};
const PIN_LED_0 : PinAssignment = PinAssignment{
.port_name = "led[0]",
.package_pin = "H17",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_1 : PinAssignment = PinAssignment{
.port_name = "led[1]",
.package_pin = "K15",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_2 : PinAssignment = PinAssignment{
.port_name = "led[2]",
.package_pin = "J13",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_3 : PinAssignment = PinAssignment{
.port_name = "led[3]",
.package_pin = "N14",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_4 : PinAssignment = PinAssignment{
.port_name = "led[4]",
.package_pin = "R18",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_5 : PinAssignment = PinAssignment{
.port_name = "led[5]",
.package_pin = "U18",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_6 : PinAssignment = PinAssignment{
.port_name = "led[6]",
.package_pin = "T13",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const PIN_LED_7 : PinAssignment = PinAssignment{
.port_name = "led[7]",
.package_pin = "T11",
.iostandard = "LVCMOS33",
.is_clock = false,
.is_input = false,
.is_output = true,
.bank = 1,
};
const CLOCK_SYS : ClockConstraint = ClockConstraint{
.port_name = "clk",
.period_ns = 83,
.waveform_high_ns = 41,
.freq_hz = 12_000_000,
};
var all_pins : [12]PinAssignment = [
PIN_CLK, PIN_RST_N, PIN_UART_RX, PIN_UART_TX,
PIN_LED_0, PIN_LED_1, PIN_LED_2, PIN_LED_3,
PIN_LED_4, PIN_LED_5, PIN_LED_6, PIN_LED_7,
];
var clocks : [1]ClockConstraint = [CLOCK_SYS];
fn count_pins() -> usize {
return 12;
}
fn count_clocks() -> usize {
return 1;
}
fn count_leds() -> usize {
return 8;
}
fn has_uart() -> bool {
return HAS_UART;
}
fn has_spi() -> bool {
return HAS_SPI;
}
fn is_prjxray_verified(pin: PinAssignment) -> bool {
if (pin.package_pin == "E3") { return true; }
if (pin.package_pin == "C18") { return true; }
if (pin.package_pin == "T14") { return true; }
if (pin.package_pin == "T15") { return true; }
if (pin.package_pin == "H17") { return true; }
if (pin.package_pin == "K15") { return true; }
if (pin.package_pin == "J13") { return true; }
if (pin.package_pin == "N14") { return true; }
if (pin.package_pin == "R18") { return true; }
if (pin.package_pin == "U18") { return true; }
if (pin.package_pin == "T13") { return true; }
if (pin.package_pin == "T11") { return true; }
return false;
}
fn find_pin_by_port(name: &str) -> PinAssignment {
var i : usize = 0;
while (i < count_pins()) {
if (all_pins[i].port_name == name) {
return all_pins[i];
}
i = i + 1;
}
return PinAssignment{
.port_name = "",
.package_pin = "",
.iostandard = "",
.is_clock = false,
.is_input = false,
.is_output = false,
.bank = 0,
};
}
test board_name_set
given name = BOARD_NAME
then name == "QMTECH XC7A100T-CSG324"
test fpga_family_artix7
given family = FPGA_FAMILY
then family == "artix7"
test clock_freq_12mhz
given freq = CLOCK_FREQ_HZ
then freq == 12_000_000
test clock_period_83ns
given period = CLOCK_PERIOD_NS
then period == 83
test num_leds_is_8
given n = NUM_LEDS
then n == 8
test has_uart_true
given result = has_uart()
then result == true
test has_spi_false
given result = has_spi()
then result == false
test has_mac_debug_false
given result = HAS_MAC_DEBUG
then result == false
test count_pins_is_12
given n = count_pins()
then n == 12
test count_clocks_is_1
given n = count_clocks()
then n == 1
test pin_clk_is_e3
given pin = PIN_CLK
then pin.package_pin == "E3" and pin.is_clock == true and pin.is_input == true
test pin_rst_n_is_c18
given pin = PIN_RST_N
then pin.package_pin == "C18" and pin.is_input == true and pin.is_clock == false
test pin_uart_rx_is_t14
given pin = PIN_UART_RX
then pin.package_pin == "T14" and pin.is_input == true
test pin_uart_tx_is_t15
given pin = PIN_UART_TX
then pin.package_pin == "T15" and pin.is_output == true
test pin_led0_is_h17
given pin = PIN_LED_0
then pin.package_pin == "H17" and pin.is_output == true and pin.port_name == "led[0]"
test pin_led7_is_t11
given pin = PIN_LED_7
then pin.package_pin == "T11" and pin.port_name == "led[7]"
test clock_sys_period_matches_freq
given clk = CLOCK_SYS
then clk.freq_hz == 12_000_000 and clk.period_ns == 83 and clk.port_name == "clk"
test find_clk_pin
given pin = find_pin_by_port("clk")
then pin.package_pin == "E3"
test find_uart_tx_pin
given pin = find_pin_by_port("uart_tx")
then pin.package_pin == "T15"
test find_nonexistent_pin_returns_empty
given pin = find_pin_by_port("nonexistent")
then pin.package_pin == ""
test all_pins_prjxray_verified
given pin = PIN_CLK
and verified = is_prjxray_verified(pin)
then verified == true
test rst_n_pin_prjxray_verified
given pin = PIN_RST_N
and verified = is_prjxray_verified(pin)
then verified == true
test all_led_pins_prjxray_verified
given v0 = is_prjxray_verified(PIN_LED_0)
and v1 = is_prjxray_verified(PIN_LED_1)
and v2 = is_prjxray_verified(PIN_LED_2)
and v3 = is_prjxray_verified(PIN_LED_3)
and v4 = is_prjxray_verified(PIN_LED_4)
and v5 = is_prjxray_verified(PIN_LED_5)
and v6 = is_prjxray_verified(PIN_LED_6)
and v7 = is_prjxray_verified(PIN_LED_7)
then v0 and v1 and v2 and v3 and v4 and v5 and v6 and v7
invariant board_name_not_empty
assert BOARD_NAME != ""
invariant fpga_family_not_empty
assert FPGA_FAMILY != ""
invariant fpga_part_not_empty
assert FPGA_PART != ""
invariant clock_freq_positive
assert CLOCK_FREQ_HZ > 0
invariant clock_period_positive
assert CLOCK_PERIOD_NS > 0
invariant io_standard_is_lvcmos33
assert IO_STANDARD == "LVCMOS33"
invariant all_clocks_have_period
given clk = CLOCK_SYS
assert clk.period_ns > 0 and clk.freq_hz > 0
invariant minimal_no_spi
assert HAS_SPI == false
invariant minimal_no_mac_debug
assert HAS_MAC_DEBUG == false
invariant led_count_matches_pin_count
given n = count_leds()
assert n == NUM_LEDS and n == 8
invariant total_pin_count_consistent
given n = count_pins()
assert n == 4 + NUM_LEDS
invariant clk_is_clock_input
given pin = PIN_CLK
assert pin.is_clock == true and pin.is_input == true
invariant uart_direction_correct
given rx = PIN_UART_RX
and tx = PIN_UART_TX
assert rx.is_input == true and tx.is_output == true
invariant led_pins_are_output
given p0 = PIN_LED_0.is_output
and p7 = PIN_LED_7.is_output
assert p0 == true and p7 == true
invariant config_voltage_matches_iostandard
assert CONFIG_VOLTAGE == "3.3"
bench find_pin_latency
measure: nanoseconds to find_pin_by_port("uart_tx")
target: < 1000ns
bench prjxray_verify_latency
measure: nanoseconds to is_prjxray_verified(PIN_CLK)
target: < 100ns
}
