Глубина логики
Вы узнаете
Почему самая длинная цепочка логики задаёт, насколько быстро может работать дизайн.

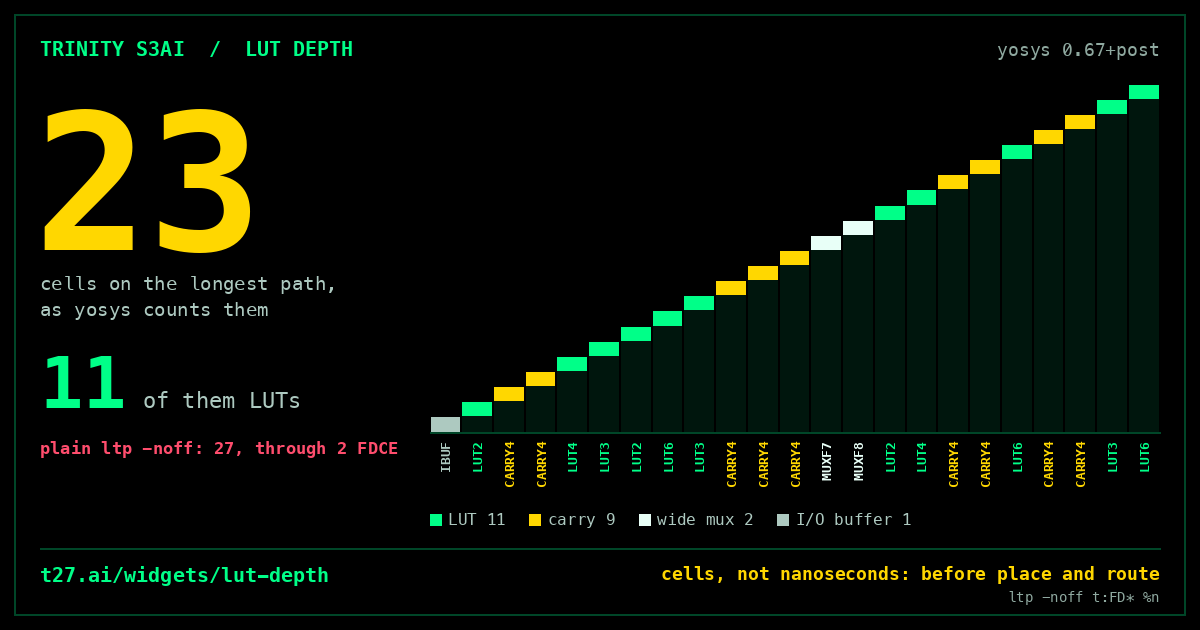

Сигналу нужно время, чтобы пройти каждую LUT и каждый провод. Самая длинная цепочка логики между двумя регистрами задаёт, как часто может тикать такт. yosys может показать эту цепочку как число ячеек ещё до трассировки. Лестница рисует её для настоящего сумматора GF16, шаг за шагом.
Попробуйте
Откройте настоящий пример и посчитайте, сколько шагов пути — это LUT. В спеке est_comb_delay берёт 100 пс за каждую LUT и ещё 300 пс на трассировку: найдите тест, который получает 600 для трёх LUT.

Paste yosys ltp -noff output: the longest path after LUT mapping, one step per cell, typed when a dump is in the text. A cell count, not nanoseconds. Read in your browser.
specs/fpga/timing.t27
// SPDX-License-Identifier: Apache-2.0
// t27/specs/fpga/timing.t27
// T27 Static Timing Analysis Specification
// Estimates critical path, slack, and Fmax from HIR module structure
// Artix-7 timing model: LUT=0.1ns, BRAM=2.0ns, DSP=2.5ns, routing=0.3ns
// Uses flat arrays + count fields (parser-compatible)
// phi^2 + 1/phi^2 = 3 | TRINITY
module Timing {
// === Timing arc kind ===
pub const ArcKind = enum(i8) {
comb = 0,
reg_to_reg = 1,
reg_to_output = 2,
input_to_reg = 3,
input_to_output = 4,
}
// === Timing arc ===
pub struct TimingArc {
source : &str,
sink : &str,
delay_ps : u32,
kind : i8,
}
fn comb_arc(source: &str, sink: &str, delay_ps: u32) -> TimingArc {
return TimingArc{
.source = source,
.sink = sink,
.delay_ps = delay_ps,
.kind = 0,
};
}
fn reg_to_reg(source: &str, sink: &str, delay_ps: u32) -> TimingArc {
return TimingArc{
.source = source,
.sink = sink,
.delay_ps = delay_ps,
.kind = 1,
};
}
fn input_to_reg(source: &str, sink: &str, delay_ps: u32) -> TimingArc {
return TimingArc{
.source = source,
.sink = sink,
.delay_ps = delay_ps,
.kind = 3,
};
}
// === Timing path ===
pub struct TimingPath {
startpoint : &str,
endpoint : &str,
total_delay_ps : u32,
slack_ps : i64,
num_arcs : u32,
}
fn timing_path(start: &str, end: &str, delay: u32, slack: i64) -> TimingPath {
return TimingPath{
.startpoint = start,
.endpoint = end,
.total_delay_ps = delay,
.slack_ps = slack,
.num_arcs = 1,
};
}
fn is_met(path: TimingPath) -> bool {
return path.slack_ps >= 0;
}
fn is_violated(path: TimingPath) -> bool {
return path.slack_ps < 0;
}
// === Timing constraint ===
pub struct TimingConstraint {
name : &str,
period_ps : u32,
clock_name : &str,
}
fn clock_constraint(name: &str, period_ps: u32) -> TimingConstraint {
return TimingConstraint{
.name = name,
.period_ps = period_ps,
.clock_name = "clk",
};
}
fn clock_mhz(name: &str, mhz: u32) -> TimingConstraint {
if mhz == 0 {
return clock_constraint(name, 10000);
}
return TimingConstraint{
.name = name,
.period_ps = 1000000000 / mhz,
.clock_name = "clk",
};
}
// === Timing report ===
pub struct TimingReport {
total_paths : u32,
met_paths : u32,
violated_paths : u32,
worst_slack_ps : i64,
critical_path_ps : u32,
fmax_mhz : u32,
has_violations : bool,
}
fn timing_ok(critical_ps: u32, fmax: u32) -> TimingReport {
return TimingReport{
.total_paths = 1,
.met_paths = 1,
.violated_paths = 0,
.worst_slack_ps = 5000,
.critical_path_ps = critical_ps,
.fmax_mhz = fmax,
.has_violations = false,
};
}
fn timing_fail(critical_ps: u32) -> TimingReport {
return TimingReport{
.total_paths = 1,
.met_paths = 0,
.violated_paths = 1,
.worst_slack_ps = -1000,
.critical_path_ps = critical_ps,
.fmax_mhz = 0,
.has_violations = true,
};
}
fn passed(report: TimingReport) -> bool {
return report.has_violations == false;
}
// === Timing model constants ===
fn lut_delay_ps() -> u32 {
return 100;
}
fn bram_delay_ps() -> u32 {
return 2000;
}
fn dsp_delay_ps() -> u32 {
return 2500;
}
fn routing_delay_ps() -> u32 {
return 300;
}
fn setup_time_ps() -> u32 {
return 200;
}
fn hold_time_ps() -> u32 {
return 50;
}
// === Query functions ===
fn path_delay(arcs: [TimingArc], count: u32) -> u32 {
var total : u32 = 0;
var i : u32 = 0;
while i < count {
total = total + arcs[i].delay_ps;
i = i + 1;
}
return total;
}
fn slack(delay_ps: u32, constraint_ps: u32) -> i64 {
return constraint_ps as i64 - delay_ps as i64;
}
fn fmax_from_delay(delay_ps: u32) -> u32 {
if delay_ps == 0 {
return 0;
}
return 1000000000 / delay_ps;
}
fn est_comb_delay(num_luts: u32) -> u32 {
return num_luts * lut_delay_ps() + routing_delay_ps();
}
fn est_reg_to_reg_delay(num_luts: u32) -> u32 {
return num_luts * lut_delay_ps() + routing_delay_ps() + setup_time_ps();
}
fn worst_path(paths: [TimingPath], count: u32) -> u32 {
if count == 0 {
return 0;
}
var worst : u32 = paths[0].total_delay_ps;
var i : u32 = 1;
while i < count {
if paths[i].total_delay_ps > worst {
worst = paths[i].total_delay_ps;
}
i = i + 1;
}
return worst;
}
// === Validation ===
fn validate_constraint(tc: TimingConstraint) -> u32 {
var errors : u32 = 0;
if tc.name == "" {
errors = errors + 1;
}
if tc.period_ps == 0 {
errors = errors + 1;
}
return errors;
}
fn validate_arc(arc: TimingArc) -> u32 {
var errors : u32 = 0;
if arc.source == "" {
errors = errors + 1;
}
if arc.sink == "" {
errors = errors + 1;
}
return errors;
}
// === Tests ===
test comb_arc_creation
given a = comb_arc("a", "b", 500)
then a.source == "a"
and a.sink == "b"
and a.delay_ps == 500
and a.kind == 0
test reg_to_reg_creation
given a = reg_to_reg("r1", "r2", 800)
then a.kind == 1
test input_to_reg_creation
given a = input_to_reg("din", "r1", 400)
then a.kind == 3
test timing_path_met
given p = timing_path("r1", "r2", 5000, 5000)
then is_met(p) == true
and is_violated(p) == false
test timing_path_violated
given p = timing_path("r1", "r2", 12000, -2000)
then is_met(p) == false
and is_violated(p) == true
test clock_constraint_creation
given c = clock_constraint("clk_fast", 5000)
then c.period_ps == 5000
and c.clock_name == "clk"
test clock_mhz_creation
given c = clock_mhz("clk_100", 100)
then c.period_ps == 10000000
and c.name == "clk_100"
test clock_mhz_zero
given c = clock_mhz("bad", 0)
then c.period_ps == 10000
test timing_ok_report
given r = timing_ok(5000, 200)
then r.critical_path_ps == 5000
and r.fmax_mhz == 200
and passed(r) == true
test timing_fail_report
given r = timing_fail(15000)
then r.has_violations == true
and passed(r) == false
test path_delay_calc
given a1 = comb_arc("a", "b", 100)
and a2 = comb_arc("b", "c", 200)
and a3 = comb_arc("c", "d", 300)
then path_delay([a1, a2, a3], 3) == 600
test slack_positive
then slack(5000, 10000) == 5000
test slack_negative
then slack(15000, 10000) == -5000
test fmax_from_delay
then fmax_from_delay(5000) == 200000
test fmax_zero_delay
then fmax_from_delay(0) == 0
test est_comb_delay
then est_comb_delay(3) == 600
test est_reg_to_reg_delay
then est_reg_to_reg_delay(3) == 800
test worst_path
given p1 = timing_path("a", "b", 500, 0)
and p2 = timing_path("c", "d", 1200, 0)
and p3 = timing_path("e", "f", 800, 0)
then worst_path([p1, p2, p3], 3) == 1200
test worst_path_empty
then worst_path([], 0) == 0
test validate_constraint_ok
given c = clock_constraint("clk", 10000)
then validate_constraint(c) == 0
test validate_constraint_empty_name
given c = TimingConstraint{.name = "", .period_ps = 10000, .clock_name = "clk"}
then validate_constraint(c) > 0
test validate_arc_ok
given a = comb_arc("a", "b", 100)
then validate_arc(a) == 0
test validate_arc_empty_source
given a = TimingArc{.source = "", .sink = "b", .delay_ps = 100, .kind = 0}
then validate_arc(a) > 0
test timing_model_constants
then lut_delay_ps() == 100
and bram_delay_ps() == 2000
and dsp_delay_ps() == 2500
and routing_delay_ps() == 300
and setup_time_ps() == 200
test hold_time_ps
then hold_time_ps() == 50
// === Invariants ===
invariant slack_consistent_with_fmax
given d = 5000
and s = slack(d, 10000)
assert s >= 0
invariant timing_constants_positive
assert lut_delay_ps() > 0
and bram_delay_ps() > lut_delay_ps()
and dsp_delay_ps() > lut_delay_ps()
// === Benchmarks ===
bench timing_analysis
measure: nanoseconds for est_reg_to_reg_delay(10)
target: < 50ns
}
// phi^2 + 1/phi^2 = 3 | TRINITY
