Сколько помещается на чип

Вы узнаете

Как читать подсчёт ресурсов и находить, какой ресурс кончится раньше.

Отчёт синтеза говорит, сколько LUT, триггеров, DSP и блоков памяти занимает дизайн. Важный вопрос — какой из них кончится раньше. Дизайн может занимать мало LUT и всё равно не влезть, потому что ему нужно больше DSP, чем есть на чипе. Введите число LUT или выберите один из наших настоящих дизайнов и посмотрите, сколько копий влезет в XC7A200T.

Попробуйте

Выберите настоящий дизайн, затем увеличивайте число DSP, пока раньше LUT не кончится что-то другое. В спеке fits_board проверяет четыре ресурса по очереди: какой идёт последним и сколько блоков DSP48 перечисляет xc7a100t_resources?

Открыть интерактивный урок →

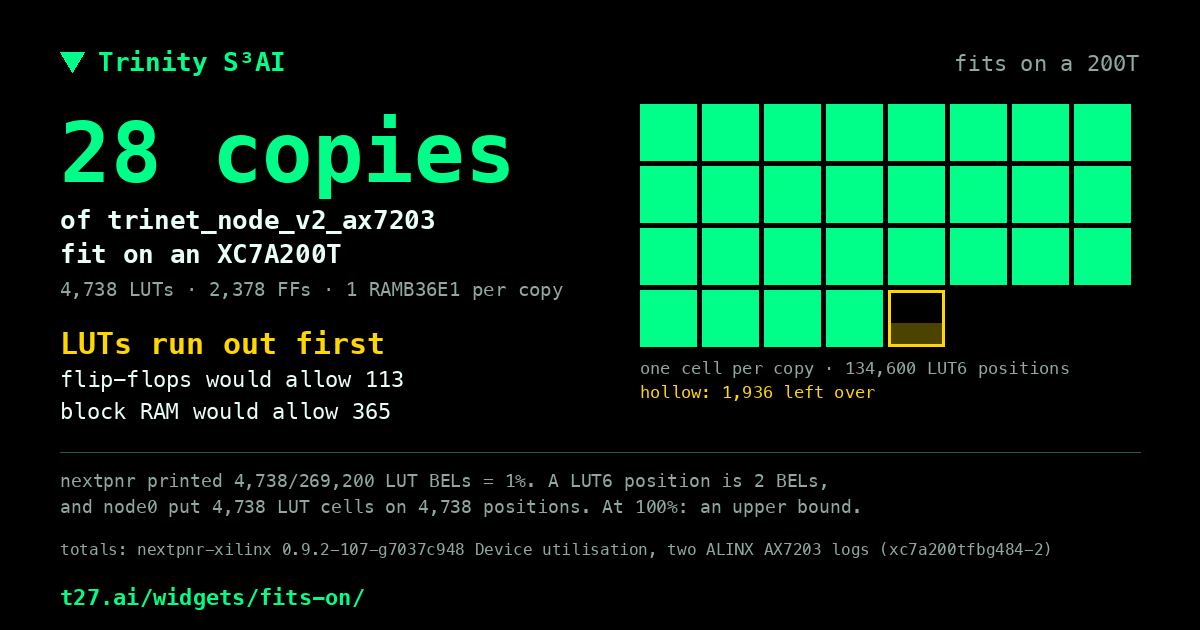

Fits on a 200T: how many copies of your design an XC7A200T holds
Fits on a 200T: how many copies of your design an XC7A200T holds ↗

Type your LUT count (and FF, DSP, BRAM) and see how many copies fit on an XC7A200T, one grid cell per copy, and which resource runs out first. Totals from nextpnr-xilinx.

specs/fpga/stdlib.t27

// SPDX-License-Identifier: Apache-2.0
// t27/specs/fpga/stdlib.t27
// T27 FPGA Standard Library IP Catalog
// Reusable hardware IP cores with resource utilization estimates
// Uses flat arrays + count fields (parser-compatible)
// phi^2 + 1/phi^2 = 3 | TRINITY

module Stdlib {

    // === IP core kind ===

    pub const IpKind = enum(i8) {
        uart_tx = 0,
        uart_rx = 1,
        spi_master = 2,
        spi_slave = 3,
        i2c_master = 4,
        gpio = 5,
        pwm = 6,
        timer = 7,
        bram_ctrl = 8,
        axi_interconnect = 9,
        clock_crossing = 10,
        gf16_alu = 11,
        ternary_alu = 12,
    }

    // === Resource utilization ===

    pub struct ResourceEstimate {
        luts : u32,
        ffs : u32,
        bram18 : u32,
        dsp48 : u32,
        io_pins : u32,
    }

    // === IP core entry ===

    pub struct IpCore {
        name : &str,
        kind : i8,
        version : u32,
        resources : ResourceEstimate,
        clock_freq_mhz : u32,
        vendor : &str,
        verified : bool,
    }

    // === IP catalog entry ===

    pub struct IpCatalog {
        name : &str,
        cores : [32]IpCore,
        core_count : u32,
    }

    // === Board resource budget ===

    pub struct BoardResources {
        name : &str,
        luts : u32,
        ffs : u32,
        bram18 : u32,
        dsp48 : u32,
        io_pins : u32,
    }

    // === Constructor helpers ===

    fn zero_resources() -> ResourceEstimate {
        return ResourceEstimate{
            .luts = 0,
            .ffs = 0,
            .bram18 = 0,
            .dsp48 = 0,
            .io_pins = 0,
        };
    }

    fn resources(luts: u32, ffs: u32, bram18: u32, dsp48: u32, io: u32) -> ResourceEstimate {
        return ResourceEstimate{
            .luts = luts,
            .ffs = ffs,
            .bram18 = bram18,
            .dsp48 = dsp48,
            .io_pins = io,
        };
    }

    fn ip_core(name: &str, kind: i8, luts: u32, ffs: u32, bram18: u32, dsp48: u32, io: u32, freq_mhz: u32) -> IpCore {
        return IpCore{
            .name = name,
            .kind = kind,
            .version = 1,
            .resources = resources(luts, ffs, bram18, dsp48, io),
            .clock_freq_mhz = freq_mhz,
            .vendor = "t27",
            .verified = false,
        };
    }

    fn empty_catalog(name: &str) -> IpCatalog {
        var cat = IpCatalog{
            .name = name,
            .cores = [32]IpCore{
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
                IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false},
            },
            .core_count = 0,
        };
        return cat;
    }

    fn arty_a7_resources() -> BoardResources {
        return BoardResources{
            .name = "arty_a7",
            .luts = 33800,
            .ffs = 67600,
            .bram18 = 60,
            .dsp48 = 90,
            .io_pins = 210,
        };
    }

    fn xc7a100t_resources() -> BoardResources {
        return BoardResources{
            .name = "xc7a100t",
            .luts = 63400,
            .ffs = 126800,
            .bram18 = 135,
            .dsp48 = 240,
            .io_pins = 300,
        };
    }

    // === Query functions ===

    fn total_luts(cat: IpCatalog) -> u32 {
        var total : u32 = 0;
        var i : u32 = 0;
        while (i < cat.core_count) {
            total = total + cat.cores[i].resources.luts;
            i = i + 1;
        }
        return total;
    }

    fn total_ffs(cat: IpCatalog) -> u32 {
        var total : u32 = 0;
        var i : u32 = 0;
        while (i < cat.core_count) {
            total = total + cat.cores[i].resources.ffs;
            i = i + 1;
        }
        return total;
    }

    fn total_bram18(cat: IpCatalog) -> u32 {
        var total : u32 = 0;
        var i : u32 = 0;
        while (i < cat.core_count) {
            total = total + cat.cores[i].resources.bram18;
            i = i + 1;
        }
        return total;
    }

    fn total_dsp48(cat: IpCatalog) -> u32 {
        var total : u32 = 0;
        var i : u32 = 0;
        while (i < cat.core_count) {
            total = total + cat.cores[i].resources.dsp48;
            i = i + 1;
        }
        return total;
    }

    fn fits_board(cat: IpCatalog, board: BoardResources) -> bool {
        if (total_luts(cat) > board.luts) {
            return false;
        }
        if (total_ffs(cat) > board.ffs) {
            return false;
        }
        if (total_bram18(cat) > board.bram18) {
            return false;
        }
        if (total_dsp48(cat) > board.dsp48) {
            return false;
        }
        return true;
    }

    fn luts_remaining(cat: IpCatalog, board: BoardResources) -> u32 {
        if (total_luts(cat) > board.luts) {
            return 0;
        }
        return board.luts - total_luts(cat);
    }

    fn utilization_percent(cat: IpCatalog, board: BoardResources) -> u32 {
        if (board.luts == 0) {
            return 0;
        }
        return total_luts(cat) * 100 / board.luts;
    }

    // === Validation ===

    fn validate_ip(ip: IpCore) -> u32 {
        var errors : u32 = 0;
        if (ip.name == "") {
            errors = errors + 1;
        }
        if (ip.clock_freq_mhz == 0) {
            errors = errors + 1;
        }
        return errors;
    }

    // === Tests ===

    test zero_resources
        given r = zero_resources()
        then r.luts == 0
        and r.ffs == 0
        and r.bram18 == 0
        and r.dsp48 == 0

    test resources_creation
        given r = resources(100, 50, 2, 1, 8)
        then r.luts == 100
        and r.ffs == 50
        and r.bram18 == 2
        and r.dsp48 == 1
        and r.io_pins == 8

    test ip_core_creation
        given ip = ip_core("uart_tx", 0, 200, 100, 1, 0, 4, 100)
        then ip.name == "uart_tx"
        and ip.kind == 0
        and ip.resources.luts == 200
        and ip.clock_freq_mhz == 100

    test empty_catalog_creation
        given cat = empty_catalog("t27_stdlib")
        then cat.core_count == 0
        and total_luts(cat) == 0

    test add_core_luts
        given cat = empty_catalog("test")
        and cat2 = IpCatalog{.name = "test", .cores = [32]IpCore{ip_core("uart_tx", 0, 200, 100, 1, 0, 4, 100), IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}, IpCore{.name = "", .kind = 0, .version = 0, .resources = zero_resources(), .clock_freq_mhz = 0, .vendor = "", .verified = false}}, .core_count = 1}
        then total_luts(cat2) == 200

    test arty_a7_resources
        given board = arty_a7_resources()
        then board.luts == 33800
        and board.bram18 == 60
        and board.dsp48 == 90

    test xc7a100t_resources
        given board = xc7a100t_resources()
        then board.luts == 63400

    test fits_board_empty_catalog
        given cat = empty_catalog("test")
        and board = arty_a7_resources()
        then fits_board(cat, board) == true

    test utilization_zero
        given cat = empty_catalog("test")
        and board = arty_a7_resources()
        then utilization_percent(cat, board) == 0

    test validate_ip_ok
        given ip = ip_core("uart_tx", 0, 200, 100, 1, 0, 4, 100)
        then validate_ip(ip) == 0

    test validate_ip_empty_name
        given ip = ip_core("", 0, 200, 100, 1, 0, 4, 0)
        then validate_ip(ip) > 0

    test validate_ip_zero_clock
        given ip = ip_core("test", 0, 100, 50, 0, 0, 4, 0)
        then validate_ip(ip) > 0

    test total_ffs_empty
        given cat = empty_catalog("test")
        then total_ffs(cat) == 0

    test total_dsp48_empty
        given cat = empty_catalog("test")
        then total_dsp48(cat) == 0

    test luts_remaining_full_board
        given cat = empty_catalog("test")
        and board = xc7a100t_resources()
        then luts_remaining(cat, board) == 63400

    test ip_kind_values
        then 0 == 0
        and 1 == 1

    test ip_core_vendor
        given ip = ip_core("uart_tx", 0, 200, 100, 1, 0, 4, 100)
        then ip.vendor == "t27"
        and ip.version == 1
        and ip.verified == false

    // === Invariants ===

    invariant arty_luts_positive
        given board = arty_a7_resources()
        assert board.luts > 0

    invariant xc7a100t_luts_positive
        given board = xc7a100t_resources()
        assert board.luts > 0

    invariant zero_resources_are_zero
        given r = zero_resources()
        assert r.luts == 0
        and r.ffs == 0
        and r.bram18 == 0
        and r.dsp48 == 0

    invariant empty_catalog_zero_totals
        given cat = empty_catalog("inv")
        assert total_luts(cat) == 0
        and total_bram18(cat) == 0
        and total_dsp48(cat) == 0

    // === Benchmarks ===

    bench fits_board_latency
        measure: nanoseconds for fits_board(empty_catalog("b"), arty_a7_resources())
        target: < 200ns
}

// phi^2 + 1/phi^2 = 3 | TRINITY
