Биты, триты и GF16
Вы узнаете
Как число хранится в битах и как сбалансированная троичная система хранит его в тритах.
Железо хранит числа как группы битов фиксированной длины, и t27 заставляет писать ширину: u8 — это 8 беззнаковых битов, i16 — 16 битов со знаком. t27 также говорит на сбалансированной троичной системе, где трит равен -1, 0 или +1. Для дробей есть GF16, 16-битное число с плавающей точкой: 1 бит знака, 6 битов экспоненты и 9 битов мантиссы. Введите число в калькулятор и посмотрите, как оно округляется, поле за полем, и насколько велика ошибка.
Попробуйте
Введите 1.618 и прочитайте биты экспоненты и мантиссы; затем введите 0.1 и посмотрите на ошибку.

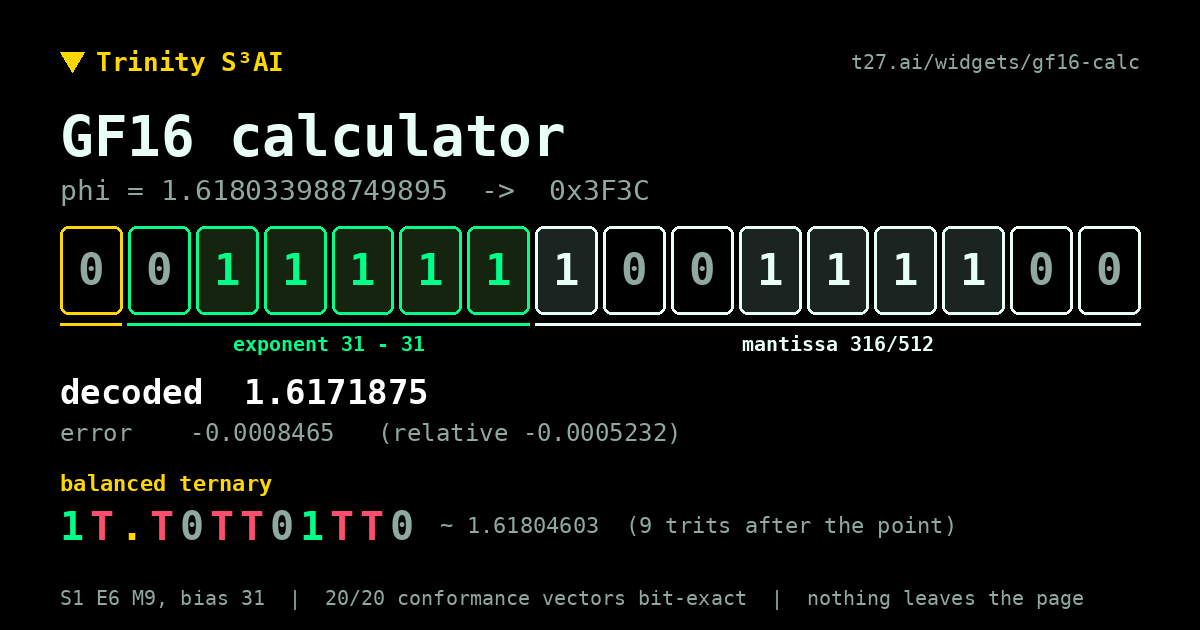

Type a number and see its GF16 sign, exponent and mantissa bit by bit, the exact value it rounds to, the error, and the same number in balanced ternary.
specs/tutorial/01_values_and_types.t27
// SPDX-License-Identifier: Apache-2.0
; 01 — Values and types
; Lesson 1 of the t27 tutorial. Every constant carries an explicit width,
; because a spec has to say what reaches hardware rather than let a compiler
; pick for it. Nothing here is inferred.
; phi^2 + 1/phi^2 = 3 | TRINITY
module tutorial-01-values;
// ============================================================================
// Integers
//
// Width and signedness are part of the name's type, always written out.
// u = unsigned, i = signed, and the number is the bit width.
// ============================================================================
pub const SMALL_UNSIGNED : u8 = 200;
pub const SMALL_SIGNED : i8 = -100;
pub const WIDE_UNSIGNED : u16 = 65535;
pub const WIDER : u32 = 4000000000;
pub const SIGNED_32 : i32 = -2000000;
// ============================================================================
// Other bases
//
// Hex and binary are ordinary integer literals. Binary is worth using wherever
// the value IS a bit pattern -- a mask written as 0b111111111 documents its own
// width in a way that 511 does not.
// ============================================================================
pub const AS_HEX : u16 = 0xFFFF;
pub const AS_BINARY : u8 = 0b1010;
pub const MANTISSA_MASK : u16 = 0b111111111;
// ============================================================================
// Floats and booleans
// ============================================================================
pub const RATIO : f32 = 1.5;
pub const PRECISE : f64 = 2.25;
pub const ENABLED : bool = true;
pub const DISABLED : bool = false;
// ============================================================================
// The trit
//
// This language is built on three states rather than two. A trit is stored in
// an i8 and is only ever -1, 0 or +1; the invariant at the bottom is what
// makes that a claim rather than a comment.
// ============================================================================
pub const TRIT_NEG : i8 = -1;
pub const TRIT_ZERO : i8 = 0;
pub const TRIT_POS : i8 = 1;
pub const TRINITY : i8 = 3;
// ============================================================================
// Invariants
//
// An invariant states something that must hold for the module as a whole. It
// is checked, not decorative.
// ============================================================================
invariant trit_range_is_three_states
assert TRIT_POS - TRIT_NEG + 1 == TRINITY
invariant masks_match_their_widths
assert MANTISSA_MASK == 511
