Всё в одном стенде

Вы узнаете

Что проверяет интеграционный стенд, когда все шины дизайна гоняются одновременно.

Интеграционный стенд гоняет все шины разом и спрашивает дизайн, держится ли он целиком: test_reset_all_modules, test_module_count, test_mac_uart_pipeline, test_spi_memory_pipeline, test_full_pipeline, семь тестов. Запись опускает тестбенч-спеку интеграции в Verilog: все шины дизайна в одном стенде.

Попробовать

В записи найдите пять тестов конвейеров; затем в спеке скажите, какие две шины соединяет интеграционный стенд.

Открыть интерактивный урок →

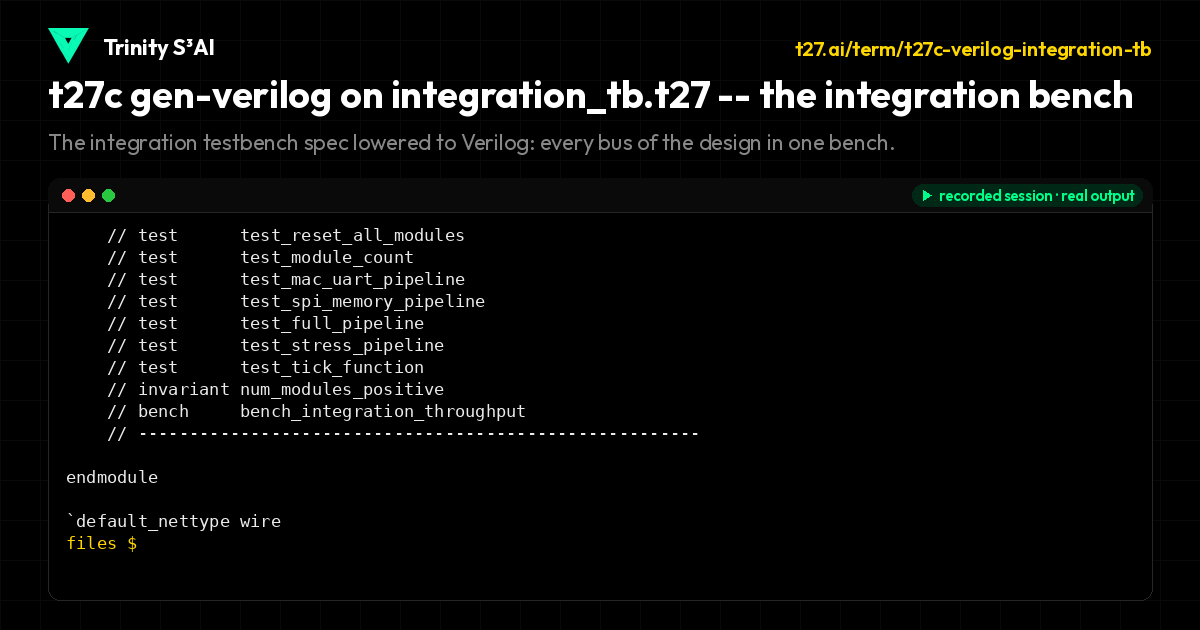

t27c gen-verilog on integration_tb.t27 -- the integration bench
t27c gen-verilog on integration_tb.t27 -- the integration bench ↗

The integration testbench spec lowered to Verilog: every bus of the design in one bench.

specs/fpga/testbench/integration_tb.t27

// SPDX-License-Identifier: Apache-2.0
// t27/specs/fpga/testbench/integration_tb.t27
// Full FPGA Integration Testbench
// Tests top-level connectivity: MAC + UART + SPI + Memory + Bridge
// phi^2 + 1/phi^2 = 3 | TRINITY

module Integration_Testbench {
    const CLK_PERIOD : u32 = 20;
    const SIM_TIMEOUT : u32 = 20_000_000;
    const NUM_MODULES : u32 = 5;

    var clk : bool = false;
    var rst_n : bool = false;
    var mac_busy : bool = false;
    var uart_tx_ready : bool = false;
    var spi_done : bool = false;
    var mem_ready : bool = false;
    var bridge_busy : bool = false;
    var all_modules_idle : bool = false;
    var integration_passed : bool = false;

    var test_passed : u32 = 0;
    var test_failed : u32 = 0;

    fn tick() {
        clk = false;
        clk = true;
    }

    fn reset() {
        rst_n = false;
        tick();
        tick();
        rst_n = true;
        tick();
    }

    fn check_all_idle() -> bool {
        return !mac_busy && uart_tx_ready && spi_done && mem_ready && !bridge_busy;
    }

    test test_reset_all_modules {
        reset();
        all_modules_idle = check_all_idle();
        invariant all_modules_idle == true;
    }

    test test_module_count {
        invariant NUM_MODULES == 5;
    }

    test test_mac_uart_pipeline {
        reset();
        mac_busy = true;
        tick();
        tick();
        mac_busy = false;
        uart_tx_ready = true;
        tick();
        invariant uart_tx_ready == true;
    }

    test test_spi_memory_pipeline {
        reset();
        spi_done = false;
        tick();
        tick();
        spi_done = true;
        mem_ready = true;
        tick();
        invariant mem_ready == true;
    }

    test test_full_pipeline {
        reset();
        mac_busy = true;
        tick();
        mac_busy = false;
        uart_tx_ready = true;
        tick();
        spi_done = true;
        mem_ready = true;
        bridge_busy = true;
        tick();
        bridge_busy = false;
        all_modules_idle = check_all_idle();
        invariant all_modules_idle == true;
        integration_passed = true;
    }

    test test_stress_pipeline {
        reset();
        var i : u32 = 0;
        while i < 10 {
            mac_busy = true;
            tick();
            mac_busy = false;
            uart_tx_ready = true;
            tick();
            spi_done = true;
            mem_ready = true;
            bridge_busy = true;
            tick();
            bridge_busy = false;
            i = i + 1;
        }
        all_modules_idle = check_all_idle();
        invariant all_modules_idle == true;
    }

    invariant num_modules_positive : NUM_MODULES > 0;

    test test_tick_function {
        reset();
        var initial_clk : bool = clk;
        tick();
        invariant clk == !initial_clk;
    }

    bench bench_integration_throughput {
        reset();
        var i : u32 = 0;
        while i < 50 {
            mac_busy = true;
            tick();
            mac_busy = false;
            uart_tx_ready = true;
            tick();
            i = i + 1;
        }
    }
}
